 Viestin otsikko: Projektipäiväkirja: M4 RIS
ViestiLähetetty: Pe 27.12.2013 20:34:53
Poissa
Hallituksen jäsen

Liittynyt: Ti 22.3.2011 21:03:41
Viestit: 46
Paikkakunta: Ulvila
M4 RIS

Näin alkusanoiksi haluan sanoa, että minulla on ollut jo vähintään vuoden ajan ollut suunnitelmissa hankkia itseviritetty m4 R.I.S.
Viime kesänä keräilin jo joitakin sisäosia tätä varten, mutta lopullinen päätös muodostui kun hankein muovirunkoisen m4:sen, josta lopulliseen metallirunkoiseen M4:seen tulee todenäkköisesti vain mecha, vahvikeviilauksilla tietysti.
Pääajatuksena oli tehdä kaikki viritykset itse.
Kysymyksiä ja kommenttia saa heittää ja se on toivottavaa.

Ulko-osat:
Ensimmäisenä tuli muovirunko vaihtaa metalliseen. Toiselta puolen Suomea löysin paikallisen airsoft yhdistyksen foorumilta halpaan hintaan DBOYS:sin metallirungon ulkopiippuineen ja RIS:in.
Vaikkakin DBOYS:in runko ei ole metallirunkojen parhaasta päästä, se riittää minulle.
Tukkia en ole vielä hankkinut, mutta todennäköisesti hankin acm CTR-tukin.
Kuva
Dboysin runko ja rissi

Sisäosat:
Viime kesänä oli hankkinut valmiiksi jo sylinteri,-pää,suutin-setin, joiden lisäksi tilasin Bohemia-airsftista ja Rsov:sta suurinpiirtein kaikki uusiksi.
Moottoriksi hankein SHS High torquen, joka on markkinoiden hinta-laatu suhteeltaan paras, ja sen kaveriksi SHS:n 13:1 rattaat.
Näillä sarjatulesta tulee todennäkoisesti >30rps 11.1v lipolla.
Kuva
SHS:n todella vääntävä neomotti

Tästä huolimatta käytän 7.4v lipoa, jolloin mäntää ei tarvitse shortstrokettaa.
Jousena toimii SHS m120 ja sen kaverina SHS 14-metallihampainen mäntä.
Johdotukset tulevat todennäköisesti eteen, jolloin akku tulee anpeqin sisään.

Sisäosista puuttuu ainoastaan tarkkuuspiippu (vinkvink. Jos nurkistasi löytyy 363mm tarkkuuspiippu josta olet valmis luopumaan, olen valmis ostamaan sen sopivaan hintaan tietenkin.)

Tehty:
-Sisäosat hankittu
-Runko ja Rissi hankittu
-Sorbon asennus ja aoe:n korjaus
- Sisäosien kokoaminen
- Johdotukset
Suunnitelma:
- Perusfetti (AB-Fetti kuluttaa moottoria liikaa)
- Aseen kokoaminen

28.12 Sorbon asennus ja aoe:n korjaus

Kuva
Sylinterinpää sorbotettuna

Kuva
Männänkohtauskulma on mielestäni todella hyvä.
Männän toista hammasta jouduin "dremelöimään", vaikkakin SHS:n 14t-männässä on valmiina ensimmäinen hammas poistettu.


1.1-20.1 Vastoinkäymisten aikaa

Kuva
Hieman epäselvä kuva
Sain siinä 2. viikolla koottua IRLB3034 fetin.
No eihän se mennyt tietenkään kuin siinä Strömsössä: Sain sitten tuon SHS HT-motin endbellin rikki, kun sitä moottorikahvasta yritin repiä.
No Loctitea, niin eiköhän se sillä pysy. (useaan kertaan.)
Endbell, rikkoutuneisuudesta johtuen, oli hieman vinossa ja painoi moottorin roottoria (nimi voi olla väärin, saa korjata) ja tästä johtuen moottori ei pyörinyt. No enhän minä sitä huomannut ja kun moottori on kiinni eikä pyöri, niin rasitus johdoissa ja fetissä kasvoi ja lopputuloksena fetin kärähtäminen.
Motin "jumiutumis" ongelma katosi kun moottorin ruuveja löysensi pari kierrosta.
No vastaavanlaiset komponentit ovat tulossa Ruotsin maalta, niin eiköhän niistä toimiva fetti saada.

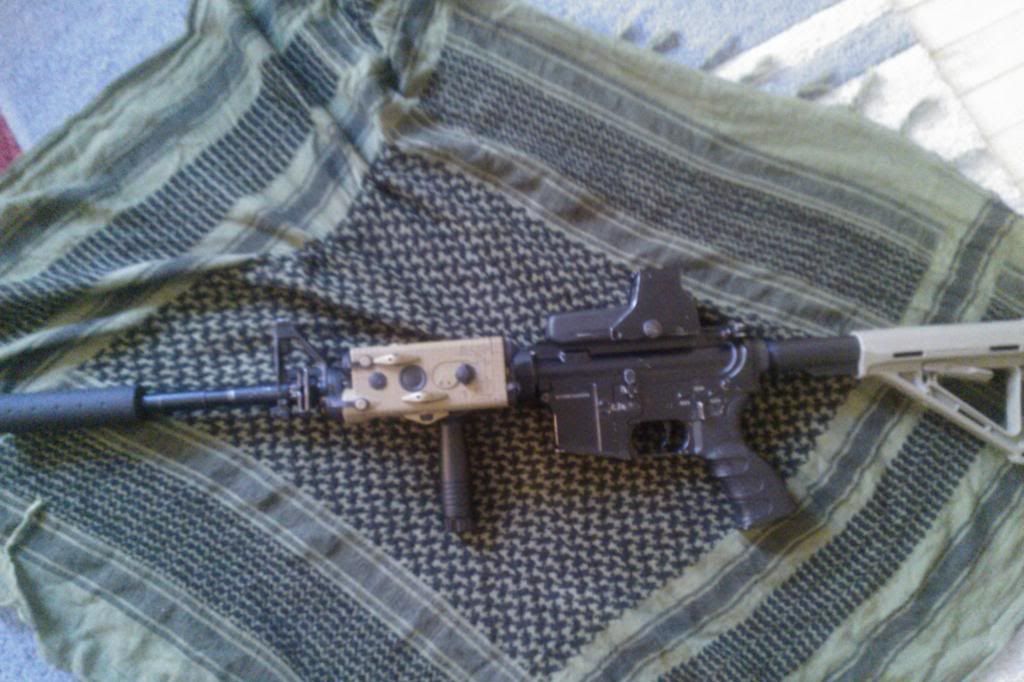

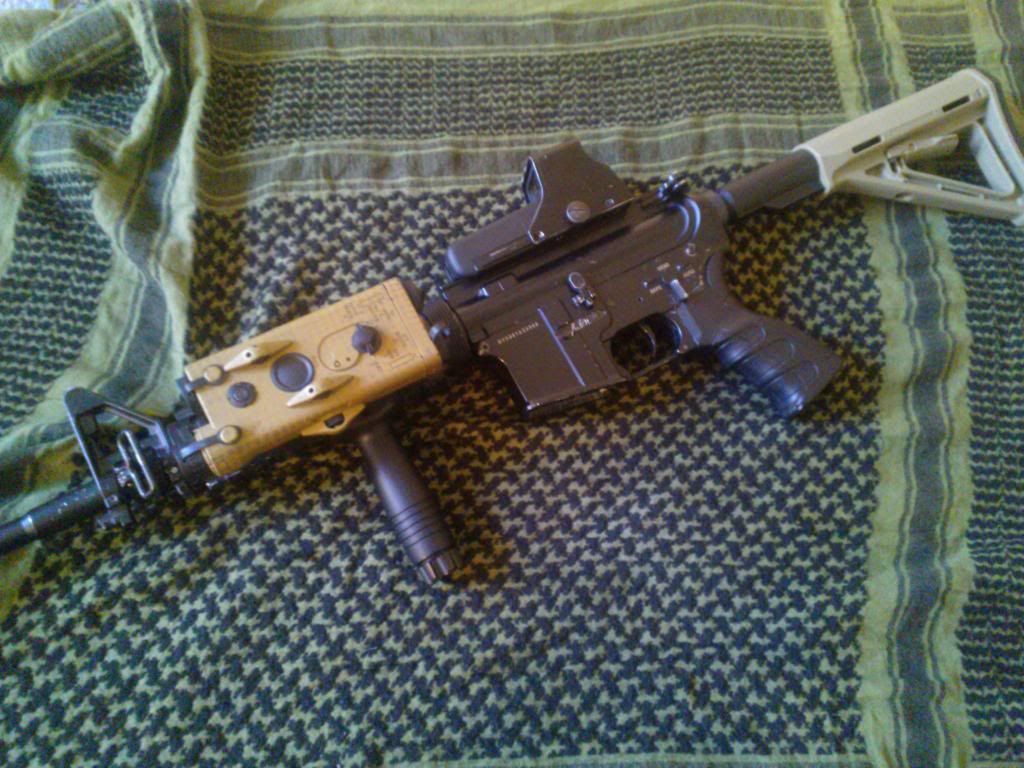

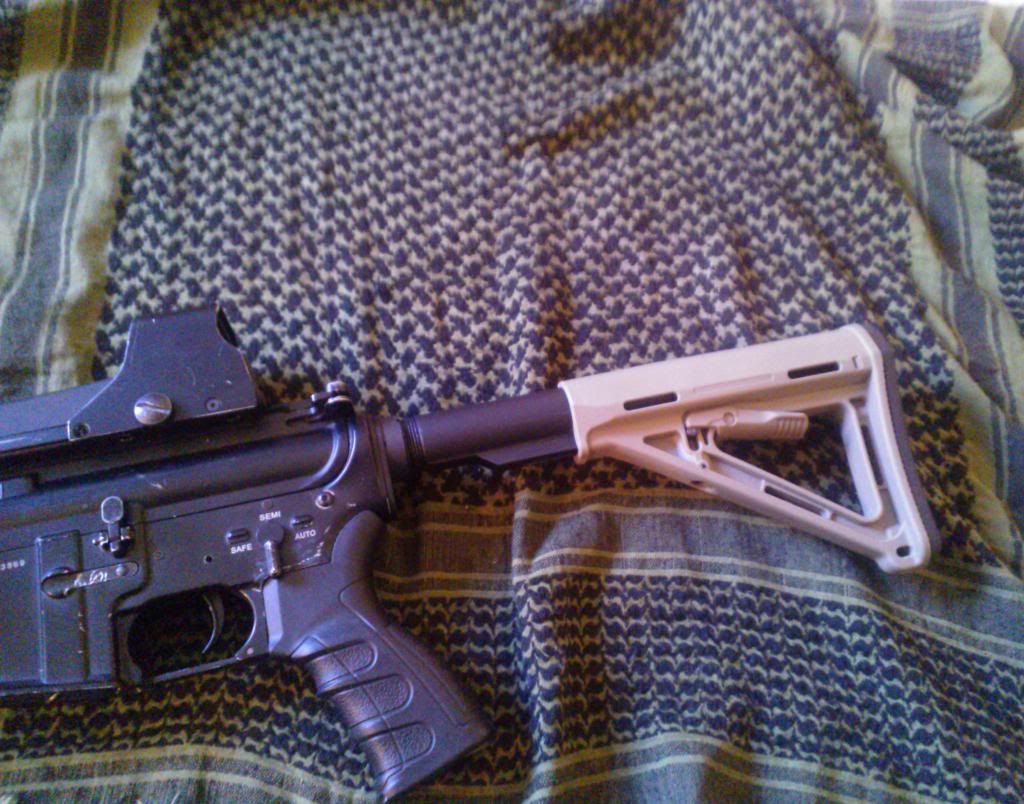

21.3.2014 Valmiiksi

Fetin rakensin viimeviikolla vihdoin valmiiksi ja aloitin aseen lopullisen kokoamisen. Pientä tappelua oli osien yhteensovittamisessa, mutta loppujen lopuksi sain sen onnistumaan.

Tarkkuus ja lähtönopeus ovat silmämääräisesti hyvät. Piippuna siis toimii KM-headin 6.03 ja hoppina Guarderin hoppi.

Kuva

Kuva

Kuva


Viimeksi muokannut sewe päivämäärä Pe 21.3.2014 19:59:01, muokattu yhteensä 2 kertaa

Ylös
 Profiili
Vastaa lainaamalla
ViestiLähetetty: Ma 30.12.2013 15:42:48
Poissa
Toimihenkilö

Liittynyt: Su 12.6.2011 9:37:55
Viestit: 45
Paikkakunta: Kokemäki
Itsellä noi SHS:n rattaat ja moottori toi ihan mukavan lisäyksen sarjaan. 9,6V minilläkin ihan pirteä sarja. Hyvä valinta.

_________________
YouTube: http://www.youtube.com/user/LateXperiense?feature=mhee


Ylös
 Profiili
Vastaa lainaamalla
ViestiLähetetty: Ke 29.1.2014 5:53:45
Poissa
Toimihenkilö
Avatar

Liittynyt: Ma 13.6.2011 15:34:40
Viestit: 633
Paikkakunta: Ulvila
SHS tuntuu olevan ihan kelpo tavaraa, varsinkin hinta-laatusuhteeltaan. Näitä projekteja on aina mukava lukea, päivitystä vaan sitä mukaa kun projekti etenee.

_________________
Naga Gear


Ylös
 Profiili
Vastaa lainaamalla
ViestiLähetetty: Ke 29.1.2014 8:08:27
Poissa
Hallituksen jäsen

Liittynyt: Ti 22.3.2011 21:03:41
Viestit: 46
Paikkakunta: Ulvila
Kyllähän tuo SHS on hinta/laatu suhteeltaan hyvä, kunhan ei tule maanantaikappale vastaan, joka on SHS:n huonoin puoli.Iltapäivällä kirjoittelen taas pitkät tekstit. Vastoinkäymiset ja toiset projektit ovat tehneet osansa kirjoittelun päivittämiseen.


Ylös
 Profiili
Vastaa lainaamalla
ViestiLähetetty: Pe 21.3.2014 20:29:00
Poissa
Hallituksen jäsen

Liittynyt: Ti 22.3.2011 21:03:41
Viestit: 46
Paikkakunta: Ulvila
Vihdoin! Olen pahoillani huonoista kuvista, vaihdan ne parempiin jossakin vaiheessa
